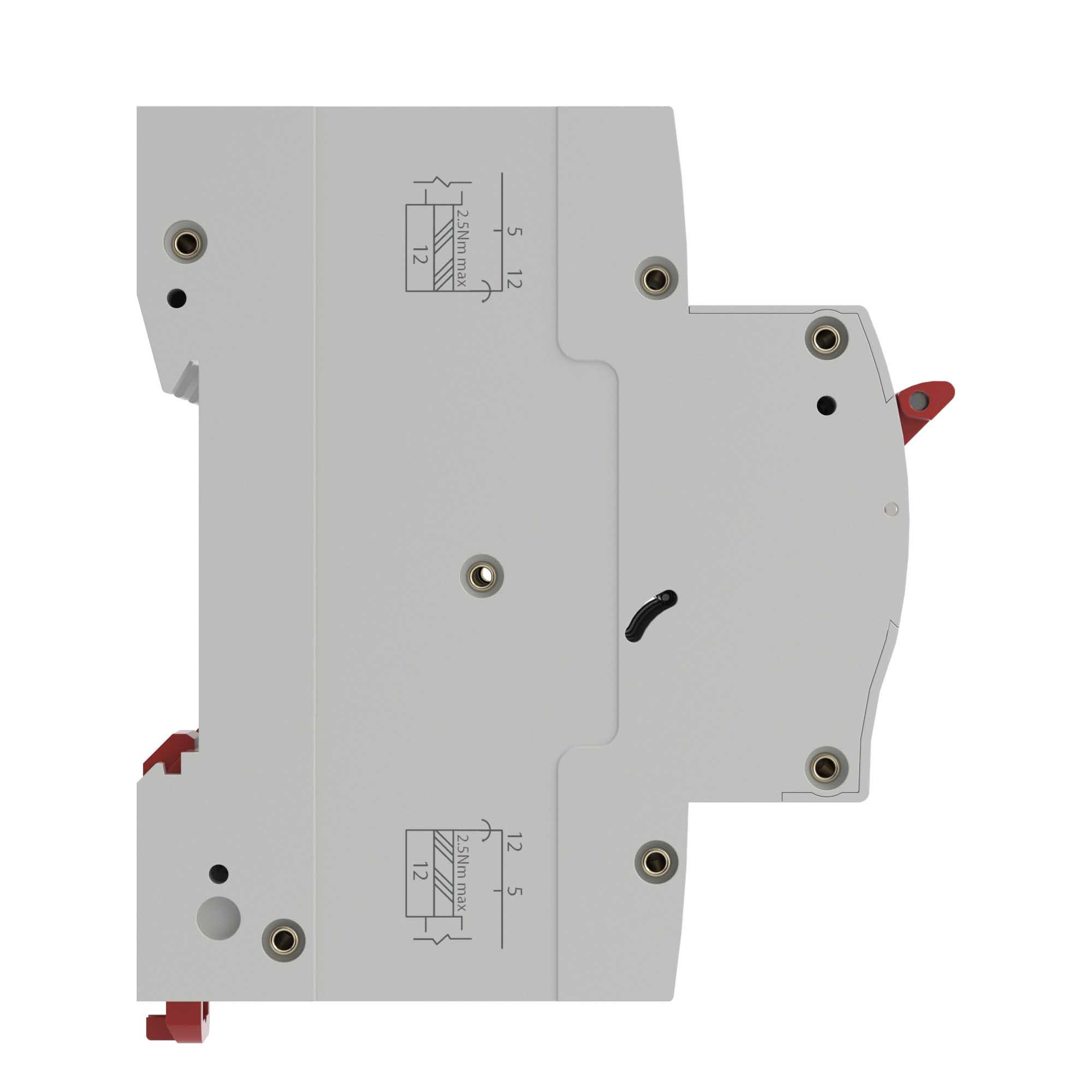

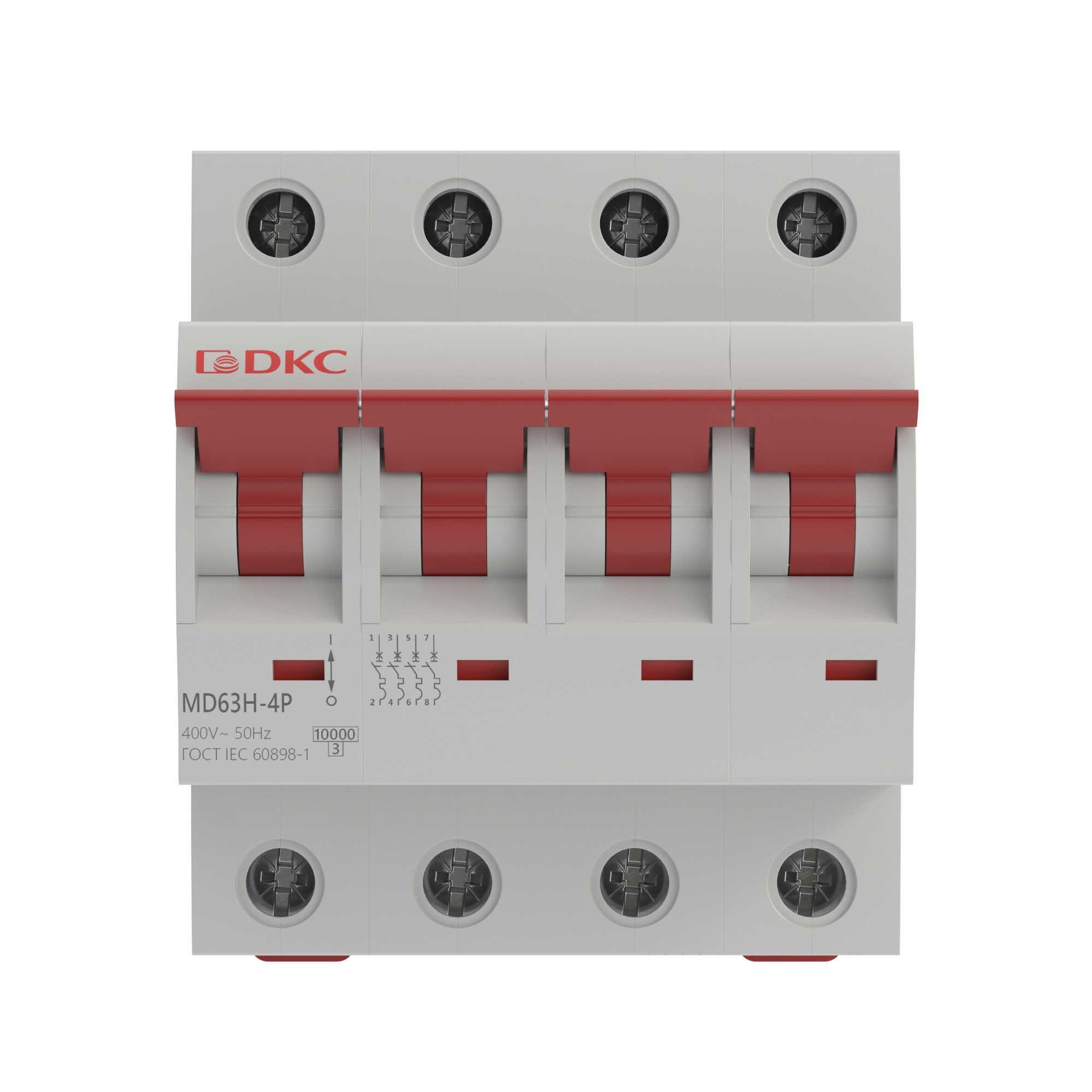

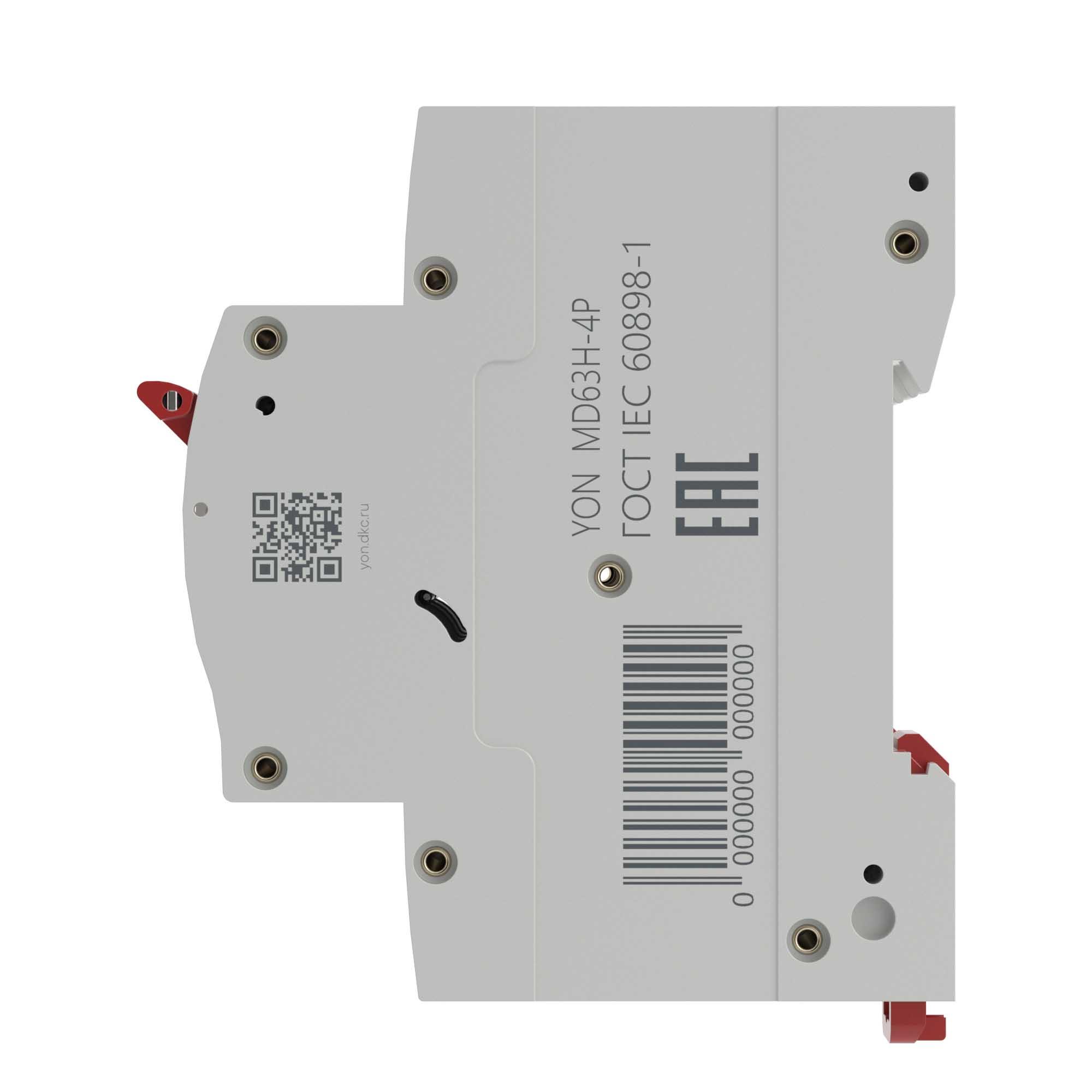

Выключатель автоматический 4п 10А 10кА, код MD63H-4PB10, производитель DKC
| Серия: | YON max: |
| Тип изделия: | Выключатель автоматический: |
| Тип расцепителя: | Тепловой и электромагнитный: |
| Род тока: | Переменный (AC): |
| Страна: | Китай: |
| Номинальное импульсное напряжение, кВ: | 4: |
| Ширина в числах модульных расстояний: | 4: |
| С коммутируемым нейтральным проводником: | Да: |
| Для скрытого монтажа: | Да: |
| Глубина монтажа, установки, мм: | 69.9: |
| Номинальное напряжение изоляции Ui, В: | 500: |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В, кА: | 10: |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В, кА: | 10: |
| Сечение многопроволочного гибкого проводника, кв.мм: | 16: |
| Сечение однопроволочного проводника, кв.мм: | 25: |
| Общее количество полюсов: | 4: |
| Рабочая температура окружающей среды, град.C: | -10...45: |
| Степень загрязнения (число): | 3: |
| Штрихкод: | 04690309874462: |
| Преимущества: | Гарантия производителя 5 лет - заводской контроль качества|Эргономичный единый дизайн всей линейки устройств YON max|Ударопрочный корпус, не распространяет горение|Доступность по всей России: |
| Упаковка: | 3 шт, |
| Способ монтажа: | На DIN-рейку, |
| Степень защиты: | IP20, |
| Номинальный ток (А): | 10, |
| Номинальная отключающая способность, кА: | 10, |
| Частота тока, Гц: | 50, |
| Напряжение, В: | 380, |
| Характеристика срабатывания: | B, |
| Количество силовых полюсов: | 4, |
| Количество модулей: | 4, |
