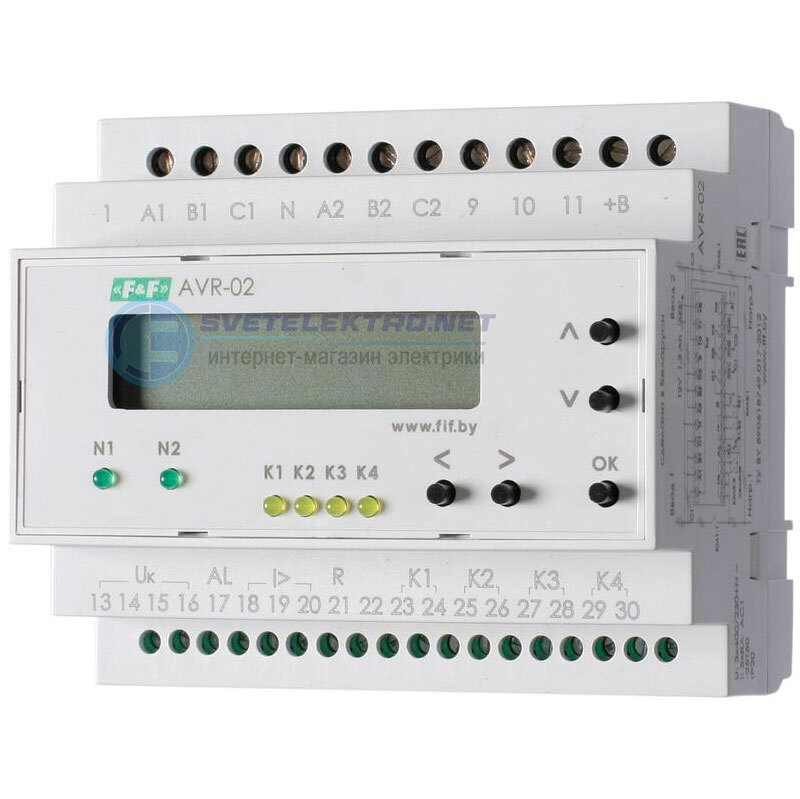

Устройство управления резервным питанием AVR-02 EA04.006.004 Евроавтоматика

Устройство управления резервным питанием серии AVR. Монтаж на DIN-рейку. Предназначено для построения блоков АВР с двумя или тремя вводами питания (генераторной установкой), с секционными выключателями, с одной или двумя нагрузками. Принцип работы. Устройство управления AVR-02 контролирует напряжение на основном вводе трехфазной сети переменного тока. Если напряжение в пределах нормы, нагрузка подключается к вводу с помощью внешнего силового аппарата (контактора, автоматического выключателя с моторным приводом и т.п.), которым управляет исполнительное реле AVR-02. При аварии основного ввода нагрузка переключается на резервный. При восстановлении питания на основном вводе нагрузка переключается на него. Изделие имеет входы контроля положения и входы контроля - аварийных контактов силового аппарата. По ним определяется его состояние, не допускается “встречное” включение вводов и подключение исправного ввода на аварийную линию питания нагрузки. Допустимые пределы напряжения и временные параметры переключения устанавливаются с лицевой панели AVR-02. Питание осуществляется от контролируемых вводов. Особенности для работы в составе блоков АВР 2.0; АВР 2.1; АВР 2.2; АВР 3.0; АВР 3.1; контроль наличия фаз; контроль минимального и максимального напряжения в фазах; контроль чередования, слипания фаз; контроль асимметрии фаз; управление контакторами и моторными приводами; контроль состояния контакторов (моторных приводов); контроль срабатывания выключателей по сверхтоку; формирование напряжения оперативного питания; формирование сигнала запуска генератора; формирование сигнала “Авария”; ограничение доступа к настройкам вводом PIN-кода; пуско-наладочный режим; возможность работы от внешнего источника питания; сохранение работоспособности в диапазоне напряжений от 24 до 450В; использования в однофазных цепях.
