Артикул:
13402122
Бренд:
НИЛЕД
Количество жил:
1
Сечение жилы, мм2:
16
Напряжение, В:
20000
Серия:
DN
1209.4 ₽/шт
В наличии

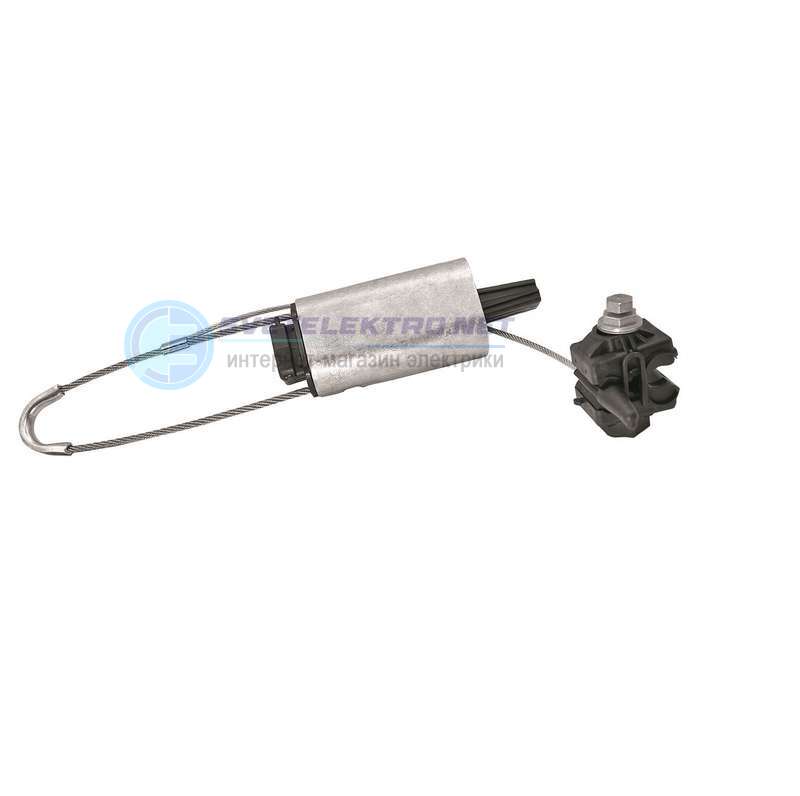

Зажим анкерный DN 120 Rpi 13402132 НИЛЕД
- Артикул: 13402132
- Производитель: НИЛЕД
-
, Наличие: На складе завода 51 шт.
- POCC RU.АЖ26.H00139
- Дополнительные артикулы: 6714888
Параметры
Артикул:
13402132
Бренд:
НИЛЕД
Страна:
Франция
Количество жил:
1
Сечение жилы, мм2:
16
Напряжение, В:
20000
Серия:
DN
Самовывоз / Автомобиль
до 51 шт:
30.10.26
Доставка курьером
до 51 шт:
30.10.26
Зажим анкерный DN 120 Rpi, код 13402132, производитель НИЛЕД
• НАЗНАЧЕНИЕ Используются для анкерного крепления защищенных проводов к натяжным изоляторам на концевых и угловых опорах. • ОБЛАСТЬ ПРИМЕНЕНИЯ Применяется для анкерного крепления защищенных проводов марки СИП-3 (с жилой из термоупрочненного алюминиевого сплава) к натяжным изоляторам с оконцевателем типа «серьга» на концевых и угловых опорах ВЛ напряжением 6-20 кВ. • ПРИНЦИП ДЕЙСТВИЯ Последовательность операций монтажа анкерных зажимов DN-120 Rpi - Из корпуса с одной стороны вытащить тросик. - Завести тросик в оконцеватель типа «серьга» на изоляторе и пристегнуть обратно к зажиму. - Выдвинуть из корпуса клиновые вставки. - Завести нулевую несущую жилу СИП между клиновыми вставками. - Заклинить вставки рукой в корпусе зажима. - Натяжением провода СИП дозаклинить в зажиме несущую жилу - С целью выравнивания потенциалов прокалывающий зажим установить на жилу и осуществить прокол изоляции путем заворачивания гайки с установленным моментом срыва. - Инструменты для монтажа – изолированный накидной гаечный ключ CL 13 Click. - Рекомендуется использовать зажимы типа DN Rpi на натяжных изоляторах (SML 70/10, SML 70/20) с оконцевателем типа «серьга». • ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ В стандартную комплектацию входит основное устройство.
Характеристики НИЛЕД 13402132
| Сфера применения: | Бытовое и промышленное: |
| Страна: | Франция: |
| Диапазон сечений: | 95-120: |
| Штрихкод EAN13: | 02100000022519: |
| Марка: | DN: |
| Максимальное сечение проводника: | 120: |
| Тип системы: | От 6 до 35 кВ: |
| Сертификат: | POCC RU.АЖ26.H00139: |
| Разрывная нагрузка: | 30: |
| Диаметр кабеля (мм): | 16...19: |
| Макс. растягивающая нагрузка (Н ): | 25000: |
| Номинальное сечение проводника, кв.мм: | 95: |
| Разрывная нагрузка, кН: | 30: |
| Максимальное сечение проводника, кв.мм: | 120: |
| Номинальное сечение проводника, кв.мм: | 95: |
| Предельная нагрузка, кН: | 30: |
| Включено в реестр промышленной продукции РФ: | 10562800: |
| Штрихкод: | 02100000022519: |
| Диапазон рабочих температур: | от -60 до +50: |
| Преимущества: | Корпус выполнен из алюминиевого сплава методом экструзии, что обеспечивает высокую надежность зажима и его устойчивость к механическим воздействиям. | Саморегулирующиеся клинья из полимера, устойчивого к ультрафиолетовому излучению, выполнены с особым рельефом, надежно фиксирующим проводник, не повреждая изоляцию. | В месте установки зажима защитная изоляция с жилы не снимается, тем самым, герметичность провода не нарушается. | Тросик из нержавеющей стали, с шаровыми креплениями на обоих концах для удобства монтажа и надежной фиксации, имеет специальную накладку (коуш), защищающую его от износа при креплении на кронштейне (крюке). | Установка зажима производится без инструментов. | Обладает высокой прочностью, устойчивостью к ультрафиолету, коррозии, воздействию экстремальных температур, влажности и другим погодно-климатическим факторам. | Продукция имеет сертификат соответствия. Продукция аттестована и соответствует требованиям СТО ПАО ''Россети'' (СТО 34.01-2.2-009-2020).: |
| Тип изделия: | Зажим: |
| Стойкость к ультрафиолету: | Да: |
| Температура монтажа: | не ниже -20: |
| Серия: | DN: |
| Напряжение, В: | 20000, |
| Упаковка: | 2 шт, 50 шт, |
| Сечение жилы, мм2: | 16, |
| 25, | |
| 35, | |
| 50, | |
| 70, | |
| 95, | |
| Количество жил: | 1, |
| Материал жилы: | Алюминий, |
| Материал изделия: | Алюминиевый сплав, |
| Гарантийный срок, мес: | 60, |
| Способ монтажа: | Стационарный, |
| Температура эксплуатации: | от -45 до +50, |
| Диапазон рабочих температур, °С: | от -60 до +50, |
