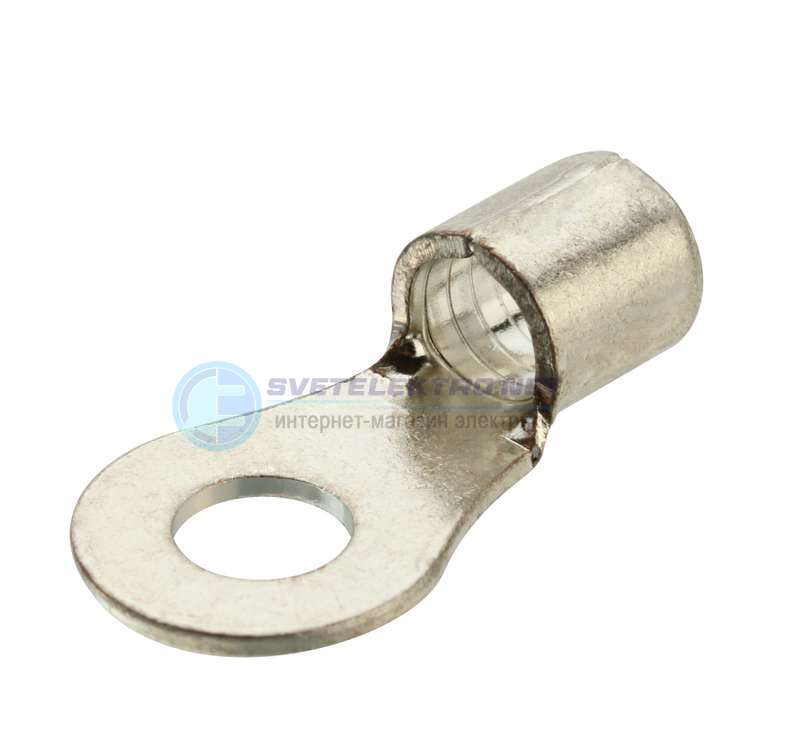

Наконечник ПМ 6-8 66617 КВТ

  • Артикул: 66617
  • Производитель: КВТ
  • Наличие: На складе  542 шт.

 Параметры

Артикул:

66617
Бренд:

КВТ
Страна:

Россия
Материал изделия:

Медь
20,53 руб / шт

шт.

Наконечник ПМ 6-8, код 66617, производитель КВТ

• Предназначены для оконцевания пайкой или опрессовкой кабелей и проводов с медными жилами • Материал листовая электротехническая медь марки М1 • Рабочее напряжение до 1 кВ • Покрытие олово-висмутовое лужение (климатическое исполнение «Т2») • Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру • Наряду с пайкой конструктивные особенности наконечников ПМ (КВТ) предполагают монтаж опрессовкой в качестве альтернативы или комбинированное использование двух методов соединения • Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта • Благодаря заваренному шву, ориентация наконечника в матрицах инструмента не имеет значения и опрессовка может производиться даже поверх самого сварного шва • Специальная серия высокоточных матриц «КВТ» для опрессовки при помощи гидравлических прессов ПГР-300, ПГРс-300, ПГП-300 (КВТ)

Характеристики КВТ 66617

Сфера примененияБытовое и промышленное
Дополнительная информацияОриентация наконечника в матрицах инструмента не имеет значения
Тип изделияНаконечник кабельный
Нормативный документТУ 3449-033-97284872-2006
СтранаРоссия
Диапазон сечений6
Диаметр отверстия, мм8
Штрихкод EAN1304630019123245
ИзолированныйНет
Форма контактной площадкиФорма кольца
ИзоляцияНет (без)
Защитное покрытие поверхностиЛуженая оловом
Угол соединения180 град. (по горизонтали)
С смотровым отверстиемНет
Узкое фланцевое исполнениеНет
СертификатПИСЬМО 101-KC-398
Номинальное напряжение, кВ35
Метрический размер соединительной резьбы8
Количество крепежных отверстий1
Номинальное сечение проводника, кв.мм6
Штрихкод04630019123245
Диапазон рабочих температурот -40 до +50
Код ОКПД 227.33.13.120
ПокрытиеЛуженое
Напряжение, В1000
Длина, мм27
Упаковка100 шт
Ширина, мм15
Высота, мм5.5
Масса, кг0.0018
Диаметр внешний, мм5.5
Диаметр внутренний, мм3.4
Сечение жилы, мм26
Резьба, ммM8
Диаметр наружный, мм5.5
Номинальное поперечное сечение с, кв.мм6
Номинальное поперечное сечение, кв.мм6...6
Номинальное поперечное сечение по, кв.мм6
ЦветСерый
Материал жилыМедь
Материал изделияМедь
Способ монтажаОпрессовка
Диапазон рабочих температур, °Сот -40 до +50
