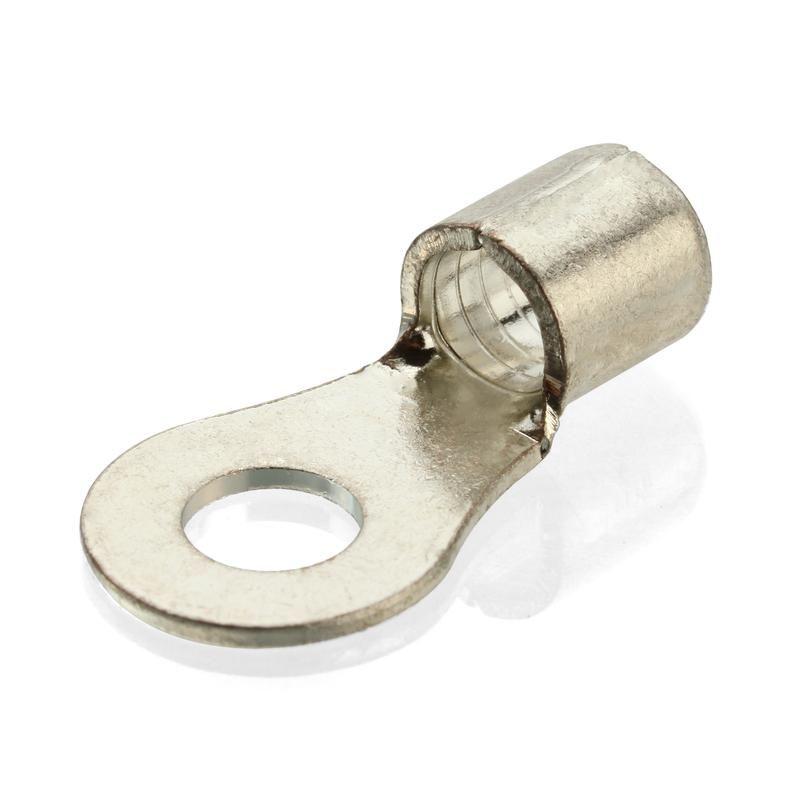

Наконечник ПМ 120-10 40846 КВТ

  • Артикул: 40846
  • Производитель: КВТ
  • Наличие: Уточняйте у менеджеров Уточнить

 Параметры

Артикул:

40846
Бренд:

КВТ
Страна:

Россия
Материал изделия:

Медь
358,33 руб
350,64 руб / шт

шт.

Наконечник ПМ 120-10, код 40846, производитель КВТ

• Предназначены для оконцевания пайкой или опрессовкой кабелей и проводов с медными жилами • Материал листовая электротехническая медь марки М1 • Рабочее напряжение до 1 кВ • Покрытие олово-висмутовое лужение (климатическое исполнение «Т2») • Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру • Наряду с пайкой конструктивные особенности наконечников ПМ (КВТ) предполагают монтаж опрессовкой в качестве альтернативы или комбинированное использование двух методов соединения • Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта • Благодаря заваренному шву, ориентация наконечника в матрицах инструмента не имеет значения и опрессовка может производиться даже поверх самого сварного шва • Специальная серия высокоточных матриц «КВТ» для опрессовки при помощи гидравлических прессов ПГР-300, ПГРс-300, ПГП-300 (КВТ)

Характеристики КВТ 40846

Сфера примененияБытовое и промышленное
Тип изделияНаконечник кабельный
Нормативный документТУ 3449-033-97284872-2006
СтранаРоссия
Диапазон сечений120
Диаметр отверстия, мм10
ИзолированныйНет
Форма контактной площадкиКольцевая
Защитное покрытие поверхностиЛуженая оловом
Угол соединения180 град. (по горизонтали)
С смотровым отверстиемДа
Узкое фланцевое исполнениеНет
СертификатПИСЬМО 20230119-005-19012023
Номинальное напряжение, кВ35
Метрический размер соединительной резьбы10
Количество крепежных отверстий1
Номинальное сечение проводника, кв.мм120
Штрихкод04630019123436
Код ОКПД 227.33.13.120
ПокрытиеЛуженое
Способ монтажаОпрессовка
Напряжение, В35000
Длина, мм60
Упаковка20 шт
Ширина, мм30
Высота, мм20
Масса, кг0.05
Диаметр внутренний, мм17
Сечение жилы, мм2120
Резьба, ммM10
Диаметр наружный, мм22
ЦветСерый
Материал жилыМедь
Материал изделияМедь
