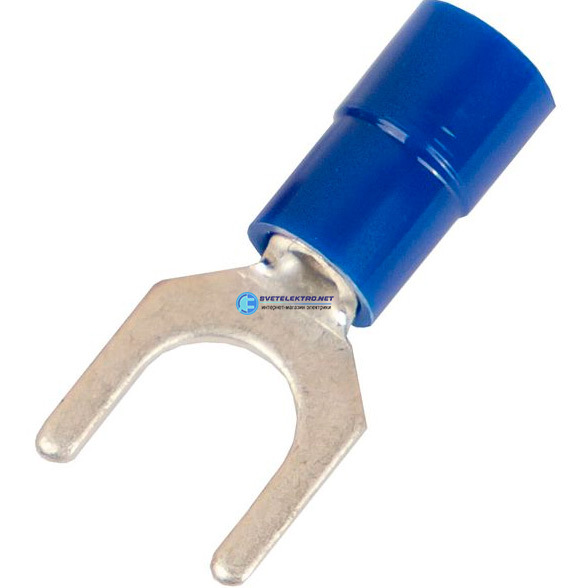

Наконечник НВИ 1,5-2,5 кв.мм М3,5 (д.3,7 мм) вилочный с изолир.фланцем ПА, легкий ввод жилы 2B135P-EE-PA DKC

  • Артикул: 2B135P-EE-PA
  • Производитель: DKC
  • Наличие: На складе завода  300 шт.

 Параметры

Артикул:

2B135P-EE-PA
Бренд:

DKC
Страна:

Китай
Материал изделия:

Медь
5,23 руб / шт

шт.

Наконечник НВИ 1,5-2,5 кв.мм М3,5 (д.3,7 мм) вилочный с изолир.фланцем ПА, легкий ввод жилы, код 2B135P-EE-PA, производитель DKC

Вилочный изолированный наконечник НВИ (исполнение с лёгким вводом жилы) предназначен для оконцевания медных многопроволочных жил сечением 1,5–2,5 мм2 в цепях переменного и постоянного тока. Форма манжеты в виде раструба (EasyEnter) существенно упрощает ввод жилы — это снижает риск повреждения многопроволочной структуры и ускоряет монтаж. Зазубрины на внутренней поверхности гильзы обеспечивают повышенную плотность контакта при обжиме. Наконечник подходит для электрических узлов с винтовой фиксацией в отличие от кольцевых наконечников, которые используют для стационарных соединений, вилочные позволяют выполнять оперативные перекроссировки без полного демонтажа крепежа — достаточно ослабить винт, чтобы скорректировать подключение. Для крепления наконечника используется метиз М3.5. Монтаж выполняется методом обжима — это позволяет сохранить целостность изоляционного слоя и добиться максимально надёжного соединения жилы с гильзой. Контактная часть из меди М1 с лужёным покрытием устойчива к коррозии, изоляция (цвет - синий) из полиамида 6.6 соответствует классу горючести V0 по UL 94. Эксплуатация допустима при температуре до +105 °C.

Характеристики DKC 2B135P-EE-PA

СерияQuadro
Материал изоляцииПолиамид
Сфера примененияэлектромонтаж и силовые сети|промышленная автоматизация|бытовое и коммерческое строительство|щитовое и распределительное оборудование|электроустановочные и монтажные работы и др.
Дополнительная информацияВилочная форма
Тип изделияНаконечник вилочный
СтранаКитай
Диапазон сечений2.5
Диаметр отверстия, мм3.7
ИзолированныйДа
Форма контактной площадкиВилочная
ИзоляцияПолиамид
Цвет изоляцииСиний
Подходит для прочных проводовДа
Подходит для многопроволочных проводниковДа
Защитное покрытие поверхностиЛуженая оловом
Метрический размер соединительной резьбы3.5
Для защищенных от натяжения соединенийДа
Подходит для плоских проводниковДа
Подходит для круглых проводовДа
ПроклееннаяДа
Подходит для высоких температур (до 650 °C)Да
Подходит для эмалированных проводовДа
Максимальный ток (imax), А27
Диапазон площади сечения по стандарту AWG14
Штрихкод04690309675342
ПреимуществаМатериал контактной части – медь М1 (99,9%)|Форма манжеты в виде раструба (EasyEnter) для облегчения ввода многопроволочных медных жил без риска повреждения|Внутренняя поверхность гильзы имеет зазубрины, увеличивающие плотность контакта при обжиме|Луженое покрытие контактной части обеспечивает коррозионную защиту|Материал изоляции – ПА 6.6, соответствующий классу горючести V0 по UL 94|Эксплуатация допустима при температуре до +105 градусов Цельсия
Размер по AWG14 AWG
Код ТН ВЭД8536901000
Код ОКПД227.33.13.130
Код GTIN04690309675342
ПокрытиеЛуженое
Номинальное поперечное сечение, кв.мм1.5...2.5
Материал изделияМедь
Способ монтажаОпрессовка
Номинальный ток (А)27
