Параметры
Материал изделия:
Алюминий
комплект из 4-х клеммных коробок УПО-1.5/50, код 14200341, производитель НИЛЕД

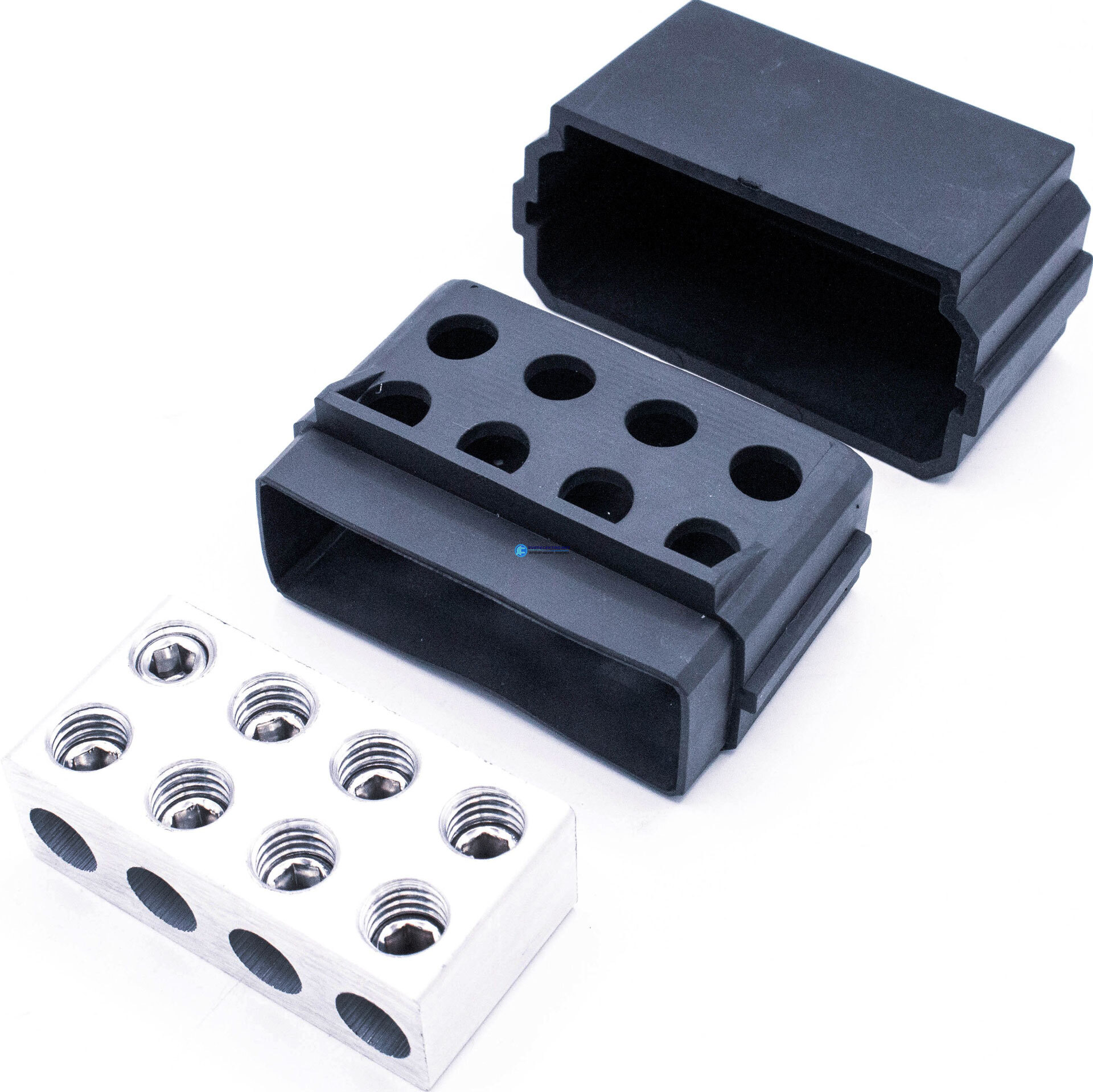

Комплект УПО-16/50 состоит из 4-х клеммных коробок. Предназначен для соединения кабельных вводов в сетях освещения, при их разделке во фланце опор освещения, либо в теле этой опоры, а также для подключения приборов ландшафтного, магистрального, витринного и другого освещения. Клеммная коробка представляет собой корпус, выполненный из алюминия. Корпус обеспечивает соединения не менее четырех проводников, каждое соединение должно иметь возможность фиксации как одним, так и двумя болтами. Клеммная коробка защищена диэлектрическим внутренним и внешним корпусом выполненным из резины, обеспечивающего защиту от попадания брызг и крупных частиц грязи. Внутренний корпус должен иметь выступ, позволяющий исключить попадание в верхнюю часть клеммной коробки, при вывернутых болтах (при использовании кабелей сечением 25 мм2 и выше). Поверх внутреннего диэлектрического корпуса, надевается внешний корпус. Внешний корпус не имеет технологических отверстий и защищает контактные соединения от струй воды, попадающих на верхнюю часть корпуса. Внешний и внутренний корпус имеют технологические выступы, способствующие более плотному прилегаю корпусов относительно друг друга, а также исключают возможность проворачивания чехла в процессе неверного монтажа. Клеммная коробка обеспечивает присоединение кабелей/проводов, выполненных из меди или алюминия, имеющих конструкцию одножильных, многожильных или секторных проводников, с диапазоном сечений 1,5-50мм2 Чехол и кожух изделия должен быть выполнен из эластичных полимерных материалов, устойчивых к возгоранию и распространению горения и соответствовать классу ПВ-0. Винты, используемые в изделии соответствуют ГОСТ 8878-93 или DIN-914. Материал винтов - сталь марке не ниже А2, твердостью не менее 45Н. Клеммная коробка при нормальной температуре не должна разрушаться при затяжке резьбового соединения моментом 15 Н/м, при этом не должно наблюдаться образование трещин, сколов и разрушений конструкции. Изделие должно выдерживать без повреждений ударную нагрузку, эквивалентную свободному падению груза массой 0,9 кг с высоты 0,2 м при температуре минус (20 ± 5) °С. Качество электрических контактов соответствует требованиям ГОСТ Р 51177. Климатических исполнение и категории размещения УХЛ 1. Изделия должны быть стойкими к комплексному воздействию ультрафиолетового излучения, влажности, повышенной и пониженной температуры. Срок службы изделия – не менее 40 лет. Гарантийный срок эксплуатации на изделие составляет не менее 5 лет. Изделие должно иметь протоколы испытаний, выданные Аккредитованными лабораториями, с подтверждением статуса путем предоставления Аттестата. В рамках приемочных испытаний должны предоставляться Протоколы контроля переходного сопротивления и качества контакта согласно требованиям ГОСТ Р 51177.
Характеристики НИЛЕД 14200341
| Температура монтажа: | до минус 20: |
| Сфера применения: | Подключение освещения: |
| Тип изделия: | Коробка клеммная: |
| Стойкость к ультрафиолету: | Да: |
| Страна: | Россия: |
| Диапазон сечений: | 1,5-50: |
| Максимальная разрушающая нагрузка, кН: | 1: |
| Марка: | ВК: |
| Сертификат: | POCC RU.АМ05.B13701: |
| Подходит для однопроволочных проводников: | Да: |
| Штрихкод: | 04660054095399: |
| Диапазон рабочих температур: | от -60 до + 50: |
| Преимущества: | Отверстия в клемме позволяют надежно закрепить проводники круглого и секторного сечения, конусовидная форма винтов обеспечивает надежный контакт как проводников малого, так и большого сечения. | Накатка в нижней части отверстий обеспечивает лучшее сцепление с телом корпуса, предотвращая смещение проводников. | Наличие двух болтов под отверстие, обеспечивают большую площадь контакта и снижают риск повышения переходного сопротивления и последующего нагрева изделий и проводников.| Клеммная коробка защищена диэлектрическим внутренним и внешним корпусом выполненным из резины, обеспечивающего защиту от попадания брызг и крупных частиц грязи. | Чехол и кожух изделия выполнен из эластичных полимерных материалов, устойчивых к возгоранию и распространению горения.: |
| Напряжение, В: | 1000, |
| Материал жилы: | Алюминий, |
| Материал изделия: | Алюминий, |
| Гарантийный срок, мес: | 60, |
| Способ монтажа: | На опору, |
| Температура эксплуатации: | от -60 до +50, |
