Кабель силовой NYM-J 3х1.5 4988 Конкорд

  • Артикул: 4988
  • Производитель: Конкорд
  • Наличие: На складе  36098 метров
  • Соответствует ГОСТ
  • Дополнительные артикулы: 1186334

 Параметры

Артикул:

4988
Бренд:

Конкорд
Страна:

Россия
Количество жил:

3
Сечение жилы, мм2:

1.5
Марка:

NYM-J
Форма жилы:

Круглая
72,70 руб / м

метр

Кабель силовой NYM-J 3х1.5, код 4988, производитель Конкорд

В электрических сетях от источников тока до энергопотребителей электроток передают с помощью кабелей, рассчитаны на работу под напряжением от 660 В до 35 кВ. Электротехнические характеристики и эксплуатационные свойства зависят в основном от вида применяемых в кабеле:

  • количества токоведущих жил и их сечений;
  • материалов электропроводящих жил — медь, алюминий;
  • типов исполнения жил — одножильные (монолитные), многожильные;
  • электроизоляционных материалов жил, оболочки и заполнения;
  • конструкций брони.

Среди большого ассортимента российского и зарубежного производства потребители отдают предпочтение маркам, которые соответствуют европейским стандартам. Среди таковых NYM-J 3х1.5 Конкорд.

Конструкция, особенности

Это продукт российского производства, соответствующий европейскому стандарту.

Конструктивно состоит из:

3-х одножильных медных проводников сечением 1,5 мм. кв., каждый из которых покрыт поливинилхлоридным диэлектриком разных цветов — синий (нейтраль провод N), черный, серый или коричневый (фазные), зелено-желтый (заземляющий проводник);

наружной оболочки из пластика. Ее назначение — защита от влияния агрессивных сред и механических воздействий, что позволяет располагать такие провода в пустотах и нишах;

герметизирующего слоя, расположенного между наружной оболочкой и диэлектриком отдельных проводников. Изготавливается из специальной резины, обеспечивающей сохранение круглой формы, повторную изоляцию проводов и защиту от влаги. Кроме того, такая изоляция не поддерживает горение провода, если такое случается.

Перечисленные параметры NYM-J 3х1.5 Конкорд отражены в его условном обозначении:

  • буква N - обозначает соответствие стандарту Normenleitung (Германия), Y — говорит о том, что изоляция жил выполнена из поливинилхлорида (ПВХ), а буква М — говорит о присутствии наружной оболочки (от нем. mantelleitung);
  • 3 х 1,5 — провод имеет 3 жилы сечением 1,5 мм. кв. каждая.

Характеристики и области применения.

номинальные напряжение и рабочий ток — 660 В (50 Гц) и расчетный с учетом сечения жилы и материала медь;

пробивное сопротивление изоляции как отдельного проводника, так и с внешними токоведущими элементами;

рабочие температуры — минус 50, плюс 50 град.

Еще одно важное требование к монтажу — радиус изгиба должен быть не менее 4-х наружных диаметров.

Основное применение - выполнение силовых цепей между источниками энергии и исполнительными устройствами систем промышленных и бытовых объектов. Годится для внутренней и внешней проводки без использования защитных кабеленесущих систем, в том числе в подвалах и шахтах, во взрыво и пожароопасных помещениях. Требует защиты от ультрафиолетового излучения.

Такие преимущества кабеля NYM-J 3х1.5 Конкорд как влагостойкость, отсутствие горения при коротких замыканиях и открытом огне, гибкость и высокое качество обеспечили ему широкую популярность.


Характеристики Конкорд 4988

СерияNYM
Материал оболочкиПоливинилхлорид (PVC)
Конструкция жилыОднопроволочная
Температура монтажа25С-на воздухе 15С-в земле
Наличие экранаНет
Форма жилыКруглая
Стойкость к ультрафиолетуНет
Материал проводникаМедь
СтранаРоссия
ГОСТ1
Изоляция жилыПоливинилхлорид (PVC)
Маркировка жилыЦвет
ОгнестойкостьНет
Свинцовая оболочкаНет
Цвет оболочкиСерый
Класс токопроводящей жилы (Европейские стандарты)1 = однопроволочная
Защитный провод заземленияДа
Цвет внешней оболочкиСерый
Класс проводника1 - однопроволочная
Максимально допустимая температура проводника70
БронированыйНет
Температура эксплуатации по, град.C50
Температура эксплуатации с, град.C-50
Рекомендуемая температура монтажа при протяжке с, град.C-15
Номинальное сечение проводника, кв.мм1.5
Максимально допустимая температура проводника, град.C70
Номинальное напряжение u, кВ.66
Материал внешней оболочкиПоливинилхлорид (PVC)
Номинальное сечение проводника, кв.мм1.5
Рекомендуемая температура монтажа при протяжке, град.C-15...-15
Допустимая температура при эксплуатации (без движения), град.C-50...50
Наружный диаметр (прибл.), мм9.4
Штрихкод02000136049889
Маркировка жилЦвет
Материал жилыМедь
Сечение жилы, мм21.5
Диаметр внешний кабеля, мм9.4
Количество жил3
Гарантийный срок, мес36
Температура эксплуатацииот-50 до +50
Диапазон рабочих температур, °Сот-50 до +50
Напряжение, В660
Номинальное напряжение, В0.66

Похожие товары

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
1332136
Артикул:
13321360
Бренд:

Промэл
Количество жил:

3
Сечение жилы, мм2:

1.5
Марка:

NYM-J
Форма жилы:

Круглая
77.33 ₽/м
В наличии

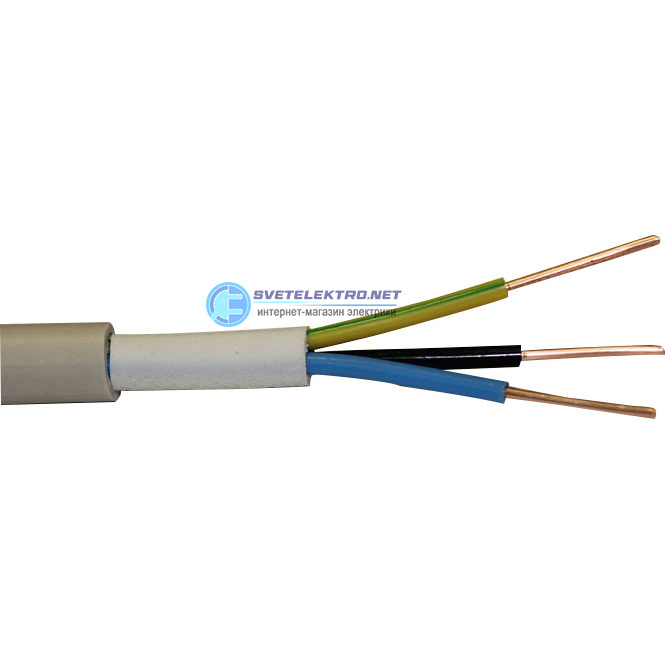

962
